KP201LGA

Tích hợp chức năng dòng điện không đổi, bộ điều khiển chế độ dòng điện ngoại tuyến

KP201LGA là bộ điều khiển PLC hiệu suất cao được thiết kế cho các bộ cấp nguồn flyback ngoại tuyến.

Được tích hợp với công nghệ điều khiển dòng điện không đổi sơ cấp phổ quát, chip có thể hỗ trợ chế độ không liên tục và chế độ liên tục, phù hợp cho các ứng dụng cung cấp điện biệt lập với đầu ra dòng điện không đổi.

KP201LGA có bộ dao động tần số chuyển mạch 65kHz có độ chính xác cao bên trong với khả năng đệm để tối ưu hóa hiệu suất EMI. Con chip này hoạt động ở chế độ tiết kiệm năng lượng xanh và chế độ ợ hơi, đồng thời có thể đạt mức tiêu thụ điện ở chế độ chờ dưới 75mW.

KP201LGA tích hợp các tính năng bảo vệ hoàn chỉnh, bao gồm: Bảo vệ thấp áp VDD (UVLO), bảo vệ quá áp VDD (OVP), giới hạn dòng điện theo chu kỳ, bảo vệ ngắn mạch (SCP), bảo vệ quá tải (OLP), bảo vệ quá nhiệt, khởi động mềm, kẹp VDD và bảo vệ mở chân CS.

Tính năng chính

• Có thể hỗ trợ chế độ không liên tục, chế độ liên tục của công nghệ dòng không đổi cạnh gốc

• Độ chính xác dòng không đổi ±5%; Độ chính xác áp suất không đổi ± 1%

• Điện năng tiêu thụ ở chế độ chờ <75mW

• Đã sửa lỗi tần số chuyển đổi 65kHz

• Chế độ tiết kiệm điện xanh và chế độ hoạt động ngắt quãng

• Dòng khởi động và vận hành cực thấp

• Tích hợp chức năng jitter để tối ưu hóa EMI

• Tích hợp điều khiển chế độ dòng điện với khả năng bù độ dốc bên trong

• Công nghệ dòng điện không đổi với điện áp đường dây tích hợp và bù điện cảm

• Tích hợp bảo vệ với chế độ tự phục hồi:

• Bảo vệ thấp áp VDD (UVLO)

• Bảo vệ quá áp VDD (OVP)

• Bảo vệ quá nhiệt (OTP)

• Giới hạn dòng điện theo chu kỳ

• Bảo vệ quá tải (OLP)

• Bảo vệ ngắn mạch (SCP)

• Xóa khoảng trống phía trước (LEB)

• Bảo vệ hở mạch chân CS

• Loại đóng gói SOT23-6L

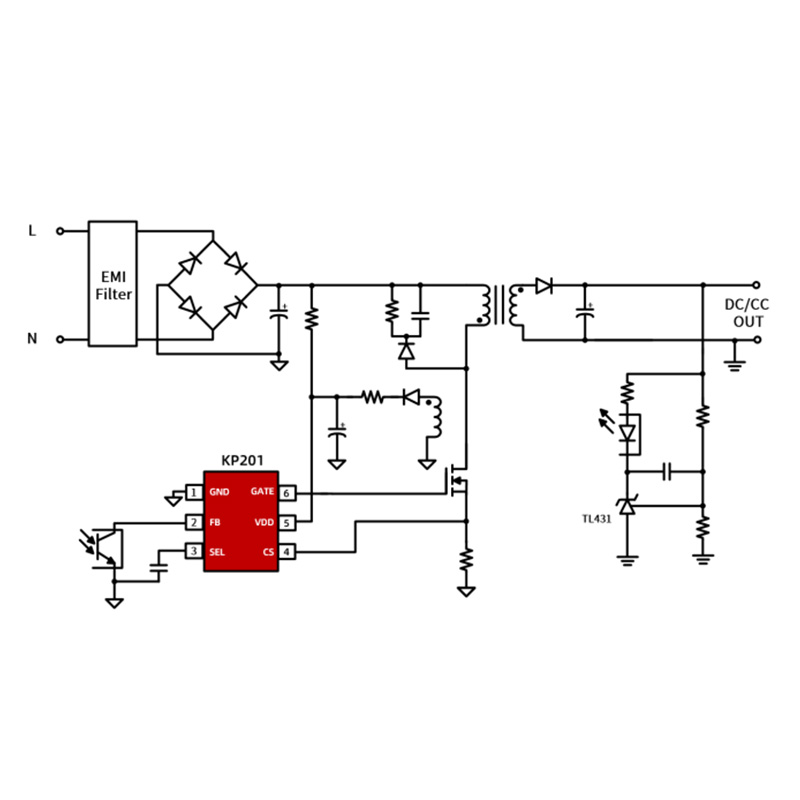

Ứng dụng tiêu biểu

• Bộ sạc và bộ chuyển đổi

• Nguồn điện dẫn động động cơ
