KP2202SGA

Bộ điều khiển truyền động chế độ dòng điện tần số cao, hiệu suất cao, gần như cộng hưởng

KP2202SGA là bộ điều khiển PLC chế độ dòng bán cộng hưởng hiệu suất cao tần số cao dành cho bộ chuyển đổi flyback ngoại tuyến. Con chip này tích hợp mạch khởi động điện áp cao, có thể khởi động nhanh và hiệu suất chờ cực thấp. Con chip này còn tích hợp chức năng phát hiện mất điện đầu vào và phóng điện tụ X, giúp giải quyết vấn đề mất điện ở chế độ chờ do điện trở phóng điện của tụ X. Tần số chuyển đổi tối đa của chip là 500kHz, tốc độ truyền động nhanh, khả năng mạnh mẽ, độ trễ nhỏ và việc áp dụng gallium nitride và các thiết bị tần số cao khác có thể cải thiện đáng kể hiệu suất sản phẩm và giảm khối lượng sản phẩm.

KP2202SGA hoạt động ở chế độ bật sàn thung lũng, với tần số cao nhất được định cấu hình thông qua chân tương ứng và với độ biến động dòng điện cực đại để tối ưu hóa hiệu suất EMI. Con chip hoạt động ở chế độ tiết kiệm năng lượng xanh và chế độ nấc, mức tiêu thụ điện ở chế độ chờ dưới 30mW.

KP2202SGA được tích hợp các tính năng bảo vệ hoàn chỉnh, bao gồm: Bảo vệ thấp áp VDD (UVLO), Bảo vệ quá áp VDD (VDD OVP), Bảo vệ thấp áp đầu vào (BOP), Bảo vệ quá áp đầu vào (LOVP), Bảo vệ phóng điện tụ điện X, Bảo vệ quá áp đầu ra (OVP) , chu kỳ theo Giới hạn dòng chu kỳ (OCP), bảo vệ quá tải (OLP), bảo vệ quá dòng dòng đầu ra (SOCP), bảo vệ quá nhiệt tích hợp, bảo vệ quá nhiệt bên ngoài, khởi động mềm, khóa trước (LEB), bảo vệ mạch hở chân CS, v.v. .

Tính năng chính

• Tích hợp chức năng khởi động điện áp cao

• Tích hợp phóng điện tụ X

• Tích hợp bảo vệ quá áp đầu vào và bảo vệ thiếu điện áp đầu vào

• Dòng khởi động và vận hành cực thấp, tiêu thụ điện năng ở chế độ chờ <30mW

• Chế độ khóa đáy, tần số hoạt động tối đa có thể điều chỉnh ba (500kHz, 300kHz, 140kHz)

• Dải cấp nguồn VDD cực rộng 10V-112V

• Tích hợp công nghệ tối ưu hóa EMI

• Vận hành ở chế độ ợ nhẹ và tối ưu hóa tiếng ồn

• Loại gói SSOP-10

• Tích hợp bảo vệ với chế độ tự phục hồi:

• Bảo vệ quá áp/thấp áp VDD (VDD OVP/UVLO)

• Bảo vệ quá áp đầu ra (OVP)

• Bảo vệ thấp áp đầu vào (BOP)

• Bảo vệ quá áp đầu vào (LOVP)

• Bảo vệ quá nhiệt trên chip (OTP)

• Bảo vệ quá nhiệt bên ngoài

• Giới hạn hiện tại của chu kỳ (OCP)

• Bảo vệ quá dòng dòng điện đầu ra (SOCP)

• Bảo vệ quá tải (OLP)

• Bảo vệ quá dòng bất thường (AOCP)

• Xóa khoảng trống phía trước (LEB)

• Bảo vệ hở mạch chân CS

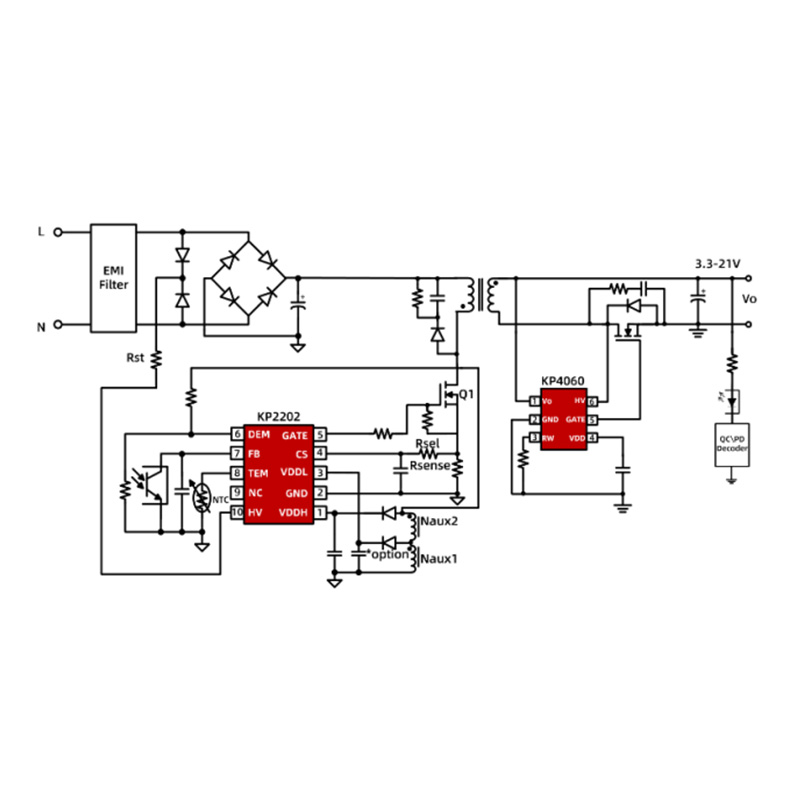

Ứng dụng điển hình

• Bộ sạc và bộ chuyển đổi
