AS1631

Chip điều khiển cộng hưởng LLC nửa cầu

AS1631 là bộ điều khiển công suất chuyển mạch cộng hưởng dựa trên bộ chuyển đổi cộng hưởng LLC nửa cầu. Con chip tích hợp chức năng khởi động điện áp cao, phát hiện mất điện AC và xả tụ điện X để đáp ứng các yêu cầu khởi động nhanh và chế độ chờ cực thấp. AS1631 tích hợp bộ truyền động nửa cầu để tạo ra trực tiếp bộ truyền động bổ sung chu kỳ nhiệm vụ 50%. Con chip này được tích hợp bộ dao động VCO có độ chính xác cao với tần số hoạt động tối đa 350kHz. Con chip tích hợp chức năng điều khiển vùng chết thích ứng để đảm bảo điện áp bằng 0 (ZVS) của ống công tắc nguồn, giúp cải thiện hiệu suất hệ thống. Đồng thời, chức năng bảo vệ vùng điện dung được tích hợp để tránh cánh tay cầu đi thẳng và công tắc cứng, giúp nâng cao độ tin cậy của hệ thống.

Ngoài ra, chip có thể được điều khiển ở chế độ chờ thấp bằng tín hiệu bên ngoài, giảm tổn thất ở chế độ chờ của hệ thống. AS1631 được tích hợp đầy đủ các tính năng bảo vệ, bao gồm: Bảo vệ quá áp/thấp áp VDD (VDD OVP/UVLO), bảo vệ thấp áp VBT (VBT UVP), bảo vệ quá áp AC và bảo vệ thấp áp đầu vào (LOVP & HV/BR BOP), bảo vệ quá tải (OLP) ) và bảo vệ quá dòng bộ cộng hưởng (CBC OCP / SOCP), Bảo vệ quá dòng đầu ra (OCP), bảo vệ vùng điện dung, bảo vệ ngắn mạch chân SEL, bảo vệ quá nhiệt (OTP).

Tính năng chính

• Điều khiển VCO có độ chính xác cao

• Hỗ trợ tần số tối đa 350kHz

• Tích hợp truyền động nửa cầu 650V

• Tích hợp chức năng khởi động điện áp cao

• Kiểm soát thời gian vùng chết thích ứng

• Chức năng khởi động mềm có thể cấu hình được

• Tích hợp tính năng phát hiện mất điện AC và xả tụ điện X

• Hỗ trợ các ứng dụng thiết kế không chứa PFC

• Có thể cấu hình chế độ làm việc bình thường hoặc chế độ chờ thấp

• Kiểu đóng gói SOP-16

• Tích hợp tính năng bảo vệ:

• Bảo vệ quá áp/thấp áp VDD (VDD OVP/UVLO)

• Bảo vệ thấp áp VBT (VBT UVP)

• Đầu vào chân HV Bảo vệ thấp áp (HV BOP)

• Đầu vào có thể cấu hình chân BR Bảo vệ thấp áp (BR BOP)

• Bảo vệ quá áp AC (LOVP)

• Bảo vệ quá tải (OLP)

• Dòng điện khoang Bảo vệ quá dòng tuần hoàn (CBC OCP)

• Bảo vệ quá dòng đầu ra (OCP)

• Bảo vệ vùng điện dung

• Bảo vệ ngắn mạch hở chân SEL

• Bảo vệ quá nhiệt (OTP)

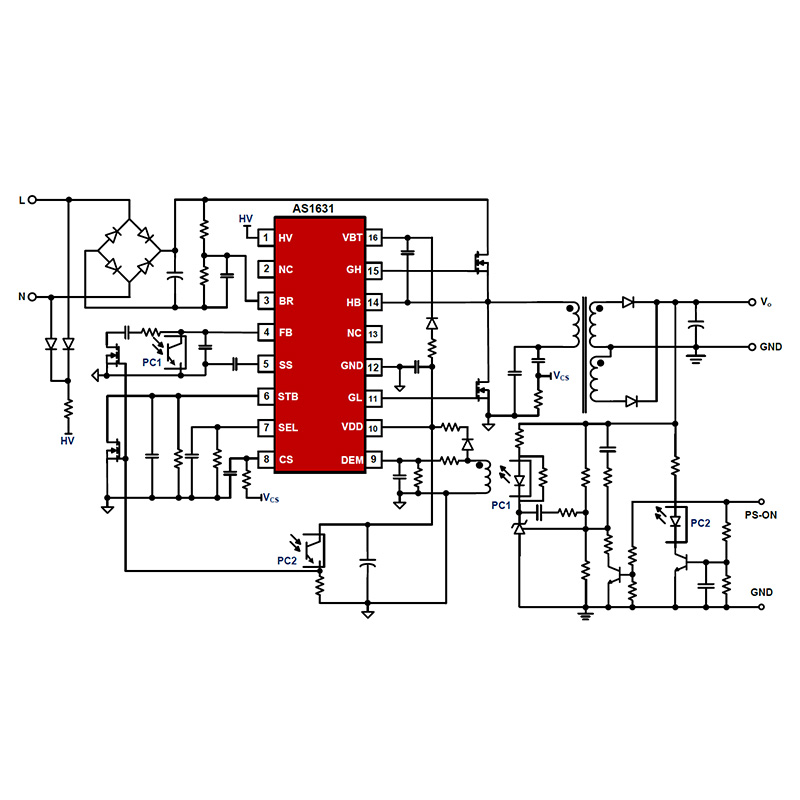

Ứng dụng điển hình

• Nguồn điện card bo mạch TV

• Ứng dụng đèn LED

• Bộ chuyển đổi nguồn điện

• Mở, máy chủ và nguồn điện chuyển mạch khác
