KP107XQSPA

Công tắc nguồn LED QR Buck không cách ly với OTP bên ngoài

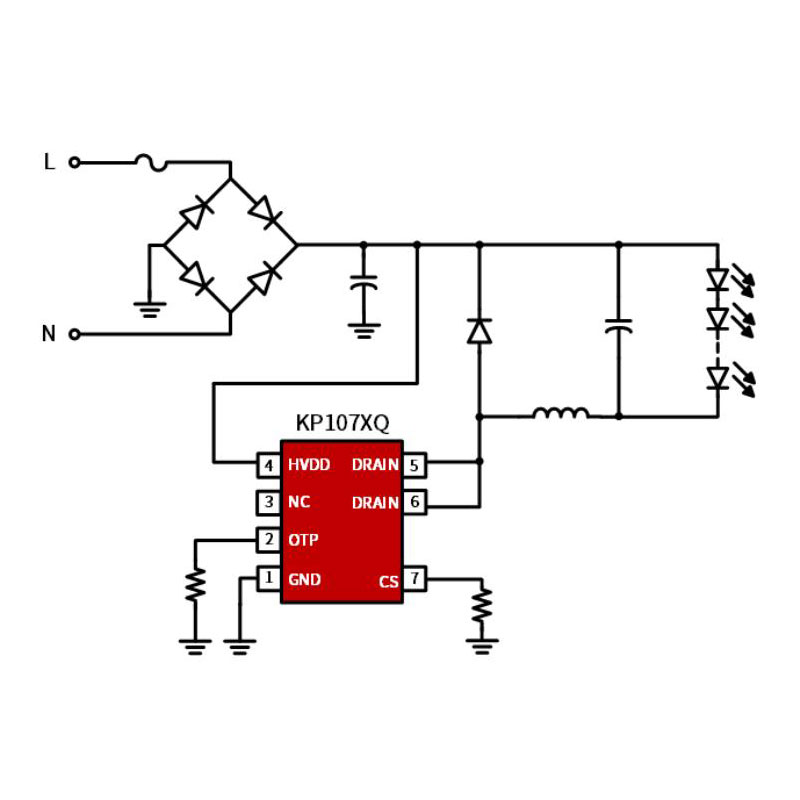

KP107XQSPA là công tắc nguồn tích hợp cao với khả năng điều khiển dòng điện không đổi (CC) Quasi-Resonant Buck (QR-Buck) dành cho các ứng dụng chiếu sáng LED mà không cần cuộn dây phụ.

KP107XQSPA kết hợp MOSFET nguồn 500V và mạch cấp IC/khởi động điện áp cao trong một chip giúp giảm chi phí thiết kế hệ thống. IC cũng áp dụng phương pháp điều khiển cảm biến dòng điện có độ chính xác cao để duy trì dòng điện đầu ra chính xác và khả năng điều chỉnh dòng/tải tốt. Đồng thời, điểm bảo vệ OTP có thể được điều chỉnh bằng điện trở bên ngoài ở các cấp độ khác nhau.

KP107XQSPA tích hợp các chức năng và biện pháp bảo vệ Giới hạn dòng điện và Xóa cạnh đầu, Khóa dưới điện áp (UVLO), Giới hạn dòng điện theo chu kỳ (OCP), Gấp lại nhiệt (OTP), Bảo vệ đoản mạch đèn LED, v.v.

Đặc trưng

•  Độ chính xác OTP cao ±3°C

•  Chức năng OTP có thể điều chỉnh bằng điện trở bên ngoài

•  Tích hợp với MOSFET 500V

•  Mạch cấp nguồn HV VDD tích hợp

•  Không có thiết kế nắp VDD

• Quy định  ±5% CC

•  Cộng hưởng gần như mang lại hiệu quả cao

•  Dòng điện hoạt động HVDD rất thấp

•  Bù trừ CC dòng AC tích hợp

•  Không nhấp nháy trong khi OTP

•  Các biện pháp bảo vệ tích hợp:

•  Giới hạn dòng điện theo từng chu kỳ

•  Làm trống cạnh trước (LEB)

•  Bảo vệ ngắn đèn LED

•  Gập lại nhiệt trên chip (OTP)

•  Có sẵn với gói SOP-7 và DIP-7

Các ứng dụng

• Đèn LED
