KP14622SPA

PF>0,9, Trình điều khiển dòng điện không đổi LED có độ chính xác cao, độ sâu

KP14622SPA là chip điều khiển dòng điện không đổi LED loại có độ mờ, độ chính xác cao PF>0,9. Nguồn cung cấp dòng điện không đổi LED bước xuống không cách ly cho đầy đủ các điện áp đầu vào AC. KP14622SPA hỗ trợ làm mờ đầu vàoPWM với độ sâu làm mờ tối thiểu là 0,1% và hỗ trợ chế độ chờ với mức tiêu thụ điện năng ở chế độ chờ dưới 20mW.

KP14622SPA tích hợp MOSFET nguồn điện áp cao 500V và mạch cấp nguồn điện áp cao 650V, có thể nhận ra nguồn điện độc lập của chip mà không cần điện trở khởi động và cuộn dây phụ, đồng thời loại bỏ tụ điện VDD bên ngoài truyền thống và tụ điện COMP. Nó cũng tiết kiệm đáng kể chi phí cung cấp điện LED đồng thời tăng tốc thời gian khởi động. Mạch hoạt động ở chế độ gần như cộng hưởng của dòng điện cảm tới hạn. Công nghệ lấy mẫu dòng điện có độ chính xác cao kết hợp với bù bên trong có thể đạt được độ chính xác dòng điện không đổi cao và tốc độ điều chỉnh đầu vào/đầu ra tuyệt vời.

KP14622SPA tích hợp nhiều chức năng bảo vệ khác nhau, bao gồm bảo vệ mạch hở LED, bảo vệ ngắn mạch LED, bảo vệ quá dòng theo chu kỳ, bảo vệ quá nhiệt, v.v., để nâng cao độ an toàn và độ tin cậy của nguồn điện LED. Điện áp bảo vệ mạch hở LED có thể được đặt liên tục thông qua chân ROVP.

Tính năng chính

• Tích hợp MOSFET điện áp cao 500V

• Hệ số công suất đầu vào >0,9

• Tích hợp nguồn điện cao thế không cần tụ điện VCC

• Tụ bù vòng lặp tích hợp COMP

• Điều khiển dòng điện có độ chính xác cao <±2%@±100% đầu ra

• Điều chỉnh độ sáng xung rộng phạm vi rộng, 0,1-100%

• Chế độ vận hành gần như cộng hưởng hiệu suất cao

• Tiêu thụ điện năng ở chế độ chờ thấp <20mW

• Chức năng bảo vệ:

• Bảo vệ mạch hở LED có thể điều chỉnh liên tục

• Đèn LED bảo vệ ngắn mạch

• Bảo vệ quá dòng theo chu kỳ

• Bảo vệ quá nhiệt

• Kiểu đóng gói SOP-7

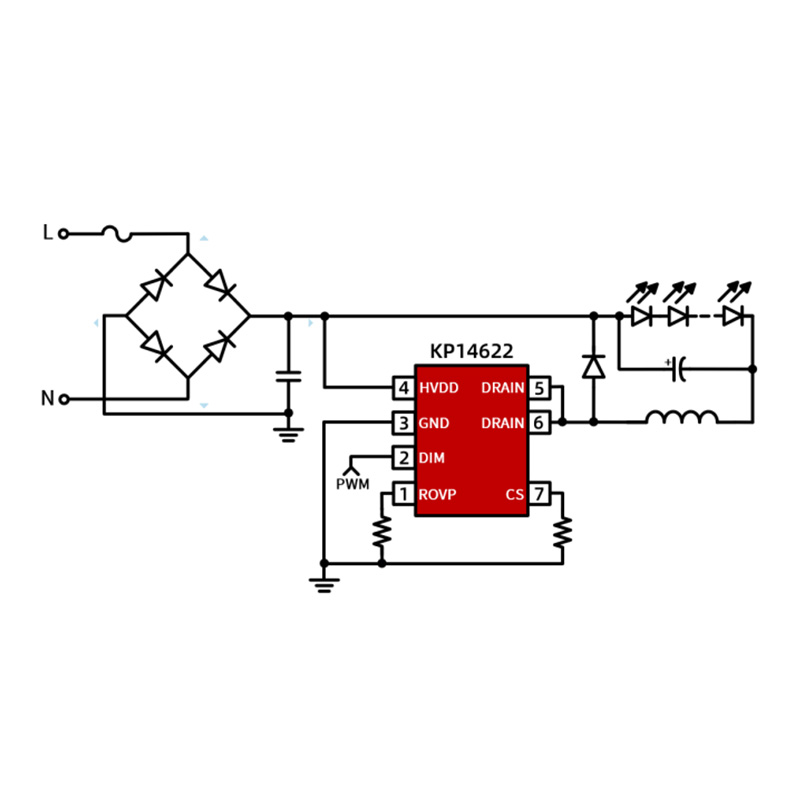

Ứng dụng tiêu biểu

• Bóng đèn thông minh, đèn downlight thông minh, v.v.

• Các ứng dụng đèn LED mờ khác
