KP18058ESPA

Năm chip làm mờ đèn LED tuyến tính điện áp cao đầy đủ

KP18058ESPA là chip làm mờ dòng điện không đổi tuyến tính LED điện áp cao đầy đủ năm chiều có độ chính xác cao, có thể được thiết lập độc lập bằng giao diện I2C (Bus mạch tích hợp), hỗ trợ nhiều chế độ làm mờ khác nhau. Kênh CW là chế độ làm mờ tương tự, kênh RGB hỗ trợ chế độ làm mờ tương tự và chế độ làm mờ chopper, đồng thời mỗi kênh hỗ trợ làm mờ mức xám 1024, để đáp ứng các yêu cầu làm mờ trong nhiều trường hợp khác nhau.

Mạch KP18058ESPA CW chịu được điện áp 500V, có thể cấp nguồn trực tiếp bằng đầu vào AC, điều khiển thanh đèn cao áp, dòng điện tối đa 77,5mA; Mạch RGB chịu được điện áp 500V, dòng điện tối đa 48mA, đáp ứng dòng điện tuyến tính RGB điện áp cao không đổi. KP18058 có ưu điểm là độ chính xác dòng điện không đổi cao và độ sâu mờ 0,1%.

Chức năng bù điện áp đường dây tích hợp KP18058ESPA, điểm bù và độ dốc bù có chức năng lựa chọn định mức, có thể dễ dàng đáp ứng các yêu cầu về nguồn điện không đổi điện áp cao và thấp mà không cần thêm thiết bị. Đồng thời còn được tích hợp chức năng bảo vệ quá nhiệt, khi nhiệt độ chip vượt quá điểm bảo vệ quá nhiệt, chip sẽ tự động giảm dòng điện đầu ra để đảm bảo sự ổn định của hệ thống.

Tính năng chính

• Làm mờ năm tuyến đường

• Điều khiển I2C làm mờ thông minh, hỗ trợ năm công việc đồng thời

• Điện áp kênh RGB 500V, dòng điện tối đa 48mA

• Kênh CW chịu được điện áp 500V, dòng điện tối đa 77,5mA

• Kênh đơn 1024 làm mờ mức xám, độ sâu mờ 0,1%

• Độ chính xác đầu ra dòng không đổi ±5% giữa các chip

• Tiêu thụ điện năng ở chế độ chờ cực thấp <20mW

• Tích hợp bù điện áp đường dây đầu vào

• Kênh RGB hỗ trợ cả làm mờ theo kiểu chopper và làm mờ tương tự

• Tích hợp mạch cấp nguồn cao áp 500V

• Tích hợp bảo vệ quá nhiệt (OTP)

• Kiểu đóng gói ESOP-8

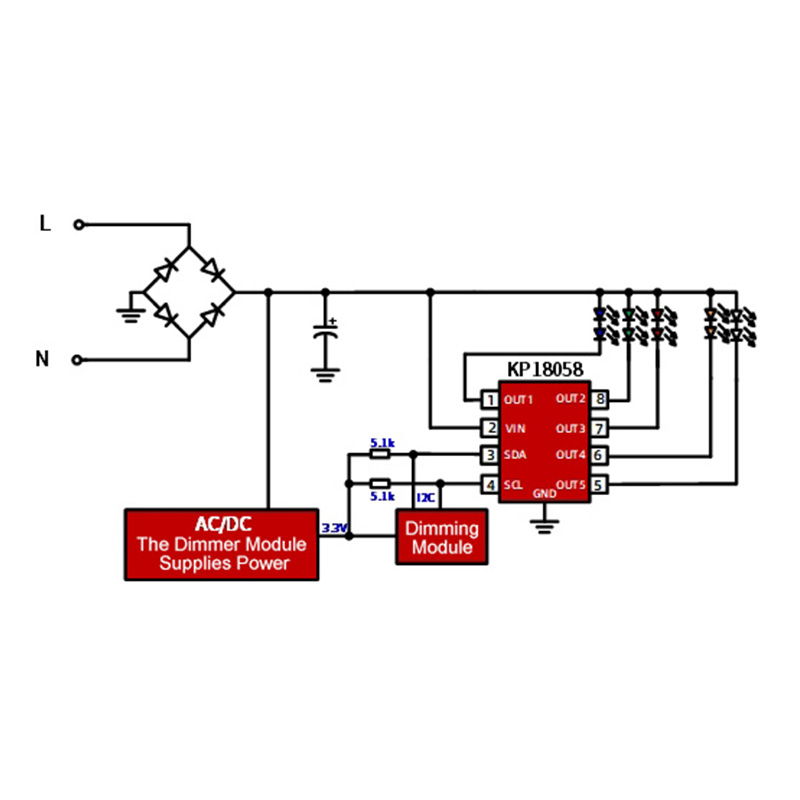

Ứng dụng tiêu biểu

• Bóng đèn LED thông minh

• Đèn LED thông minh khác, v.v.
