ĐẾN KP1402ASS

Chip làm mờ tuyến tính cách ly 0-10v

KP1402ASSGA là bộ chuyển đổi tín hiệu điều chỉnh độ sáng có độ chính xác cao và được cấu hình đầy đủ. Con chip này có thể phát hiện các tín hiệu đầu vào điều chỉnh độ sáng khác nhau (bao gồm tín hiệu điều chỉnh độ sáng điện áp 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V, tín hiệu điều chỉnh độ sáng chu kỳ nhiệm vụ 0-100% và khả năng làm mờ điện trở đơn giản. tín hiệu) và chuyển đổi tín hiệu đầu vào thành tín hiệu xung chu kỳ nhiệm vụ tương ứng. Được sử dụng để điều chỉnh dòng điện đầu ra của trình điều khiển LED.

KP1402ASSGA có nhiều chức năng cấu hình linh hoạt thông qua điện trở bên ngoài, bao gồm tần số đầu ra có thể được đặt, dòng phát hiện tín hiệu đầu vào khác nhau có thể được đặt, điện áp tín hiệu mờ đầu vào tương ứng hoặc chu kỳ nhiệm vụ có thể được đặt khi DIM OFF, nhiệm vụ đầu ra tối thiểu có thể đặt chu kỳ và có thể đặt vị trí kẹp điều chỉnh độ sáng. Việc làm mờ logic có thể đảo ngược có thể được đặt ở mức 0-5/10V và làm mờ độ sáng bằng xung điện.

KP1402ASSGA cung cấp điện áp hoạt động rất rộng từ 12V đến 100V giúp mạch cấp nguồn cho chip đơn giản hơn rất nhiều. KP1402A cũng tích hợp tính năng bảo vệ quá nhiệt, giúp dừng tín hiệu mờ đầu ra khi nhiệt độ quá cao để cải thiện độ tin cậy của hệ thống.

Tính năng chính

• Điện áp hoạt động VCC rộng từ 12V đến 100V

• Tương thích với nhiều chế độ điều chỉnh độ sáng khác nhau:

• Điều chỉnh điện áp: 0/1-10V, 10-0/1V, 0/1-5V, 5-0/1V

• Điều chỉnh độ sáng của tín hiệu xung điện xung: 0,4k-2kHz

• Làm mờ điện trở: 0-100kΩ

• Hỗ trợ logic điều chỉnh độ sáng dương và âm của xung điện

• Dòng phát hiện chân đầu vào có thể điều chỉnh được

• Tần số của tín hiệu mờ đầu ra có thể điều chỉnh liên tục

• Ngưỡng DIM OFF có thể điều chỉnh liên tục

• Có thể điều chỉnh điểm kẹp điều chỉnh độ sáng

• Chu kỳ hoạt động đầu ra tối thiểu được điều chỉnh liên tục

• Tích hợp bảo vệ quá nhiệt

• Loại gói SSOP-10

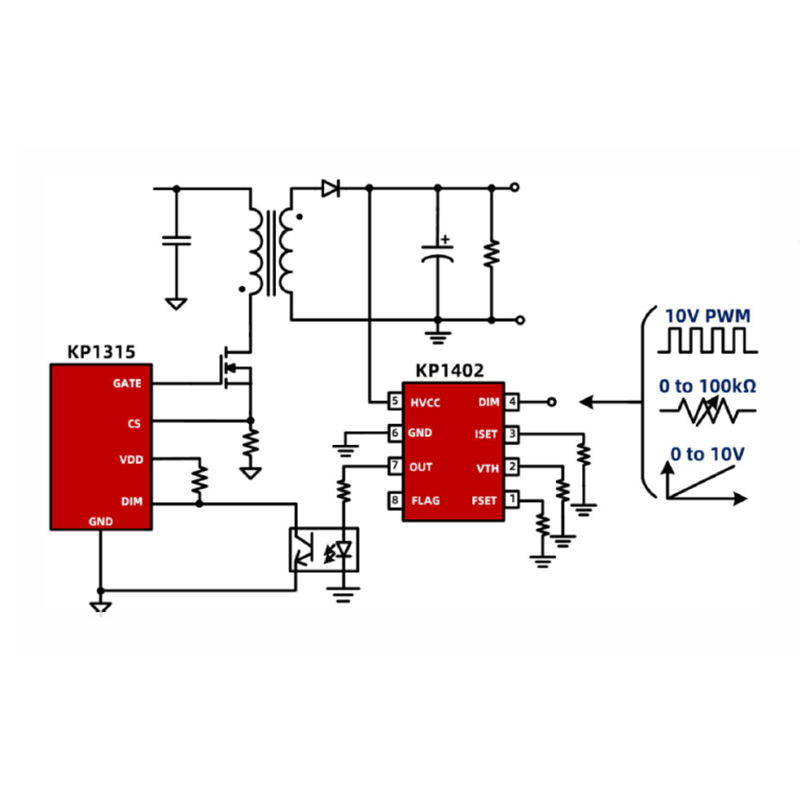

Ứng dụng tiêu biểu

• Trình điều khiển đèn LED có thể điều chỉnh độ sáng • Bộ điều khiển độ sáng • Đèn LED thương mại
