NE1189

Chip chỉnh lưu đồng bộ LLC

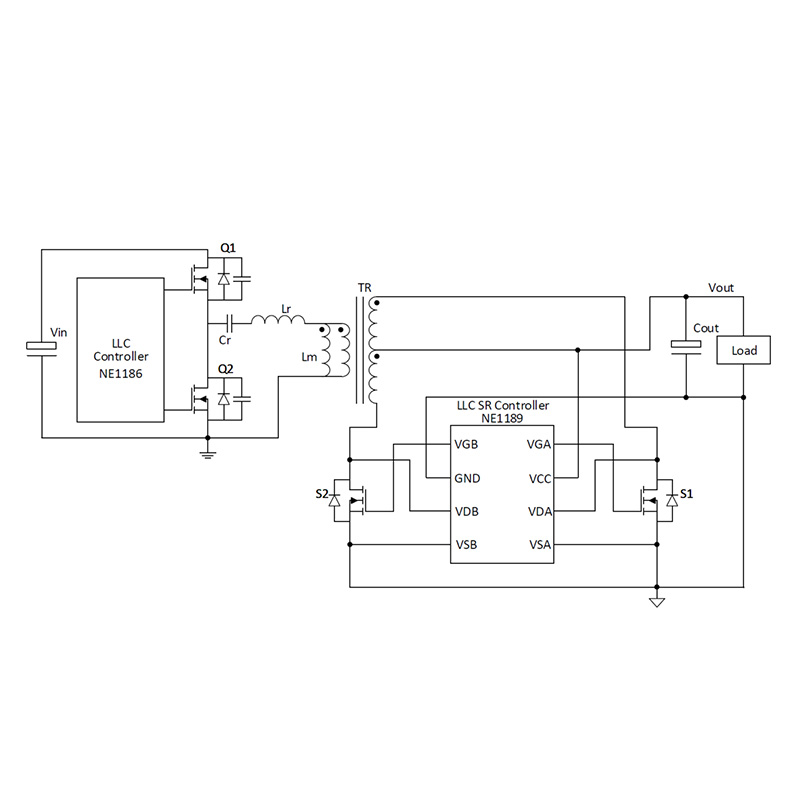

NE1189 là hệ thống IC điều khiển chỉnh lưu đồng bộ kênh đôi (SR) hiệu suất cao. Sử dụng phương pháp truyền động cổng thích hợp và đầu vào được lấy mẫu độc lập để đạt hiệu suất tải tối đa trong mọi tình huống, NE1189 hoạt động trên nhiều dải điện áp cung cấp từ 4,7V đến 38V, dòng tĩnh cực thấp và mạch điều khiển hai kênh cho cộng hưởng LLC cuộn dây máy biến áp thứ cấp của bộ chuyển đổi có điểm nối ở giữa. Thời gian trễ truyền khi tắt 10ns cực thấp và khả năng dòng điện chìm cao (~2,5A) giúp cải thiện ứng suất SR VDS.

Mạch kẹp VG độc đáo hoạt động tốt để ngăn VG đi qua chân VD mà không có VCC bằng cách tăng nhanh, giúp tránh được phía sơ cấp và phía thứ cấp khi hệ thống khởi động nếu SR VCC vẫn ở mức dưới 2V. NE1189 có chức năng bảo vệ logic thích hợp, khóa logic bên trong và thời gian khóa liên động hai pha có thể giúp hệ thống trở nên đáng tin cậy hơn.

Ưu điểm sản phẩm:

• Dải điện áp VCC rộng hoạt động từ 4.7V-38V

• Dòng tĩnh cực thấp < 90uA

• Ngăn chặn lỗi kích hoạt vòng DCM và tắt máy nhanh 10ns

• Bất kỳ giá trị Vth nào tương thích với MOSFET mạch kẹp VGA/VGB khi VCC dưới 2V

• Chân VDA và VDB hỗ trợ giảm đỉnh điện áp âm xuống -3V

• Đầu vào vi sai cho các bóng bán dẫn MOSFET phát xạ cảm ứng và điện áp nguồn cho mỗi SR

• Tích hợp khóa logic kênh đôi

• Trình điều khiển cổng thích ứng mang lại hiệu quả tối đa
